Dynamické bloky DWG Solarix pro tvorbu Vašich projektů

23.1.2020, Jan Klanica
Připravili jsme pro Vás novou knihovnu bloků DWG pro tvorbu projektů v CAD aplikacích.
Dynamické bloky
Nové vytvoření DWG knihovny všech aktuálně prodávaných dílů, kde dynamičnost a parametrické zadání vlastností těchto prvků přináší značnou časovou úsporu při tvorbě Vašeho projektu.

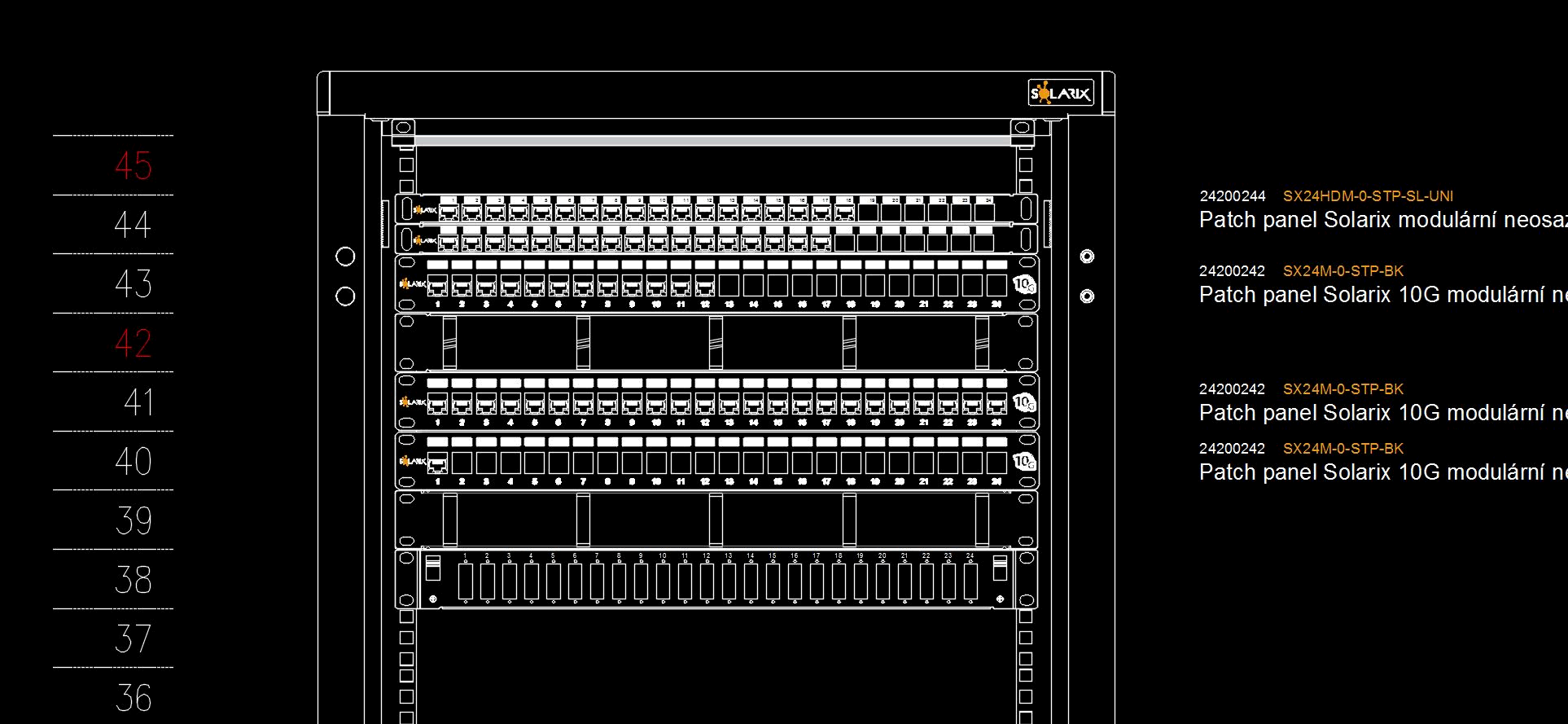

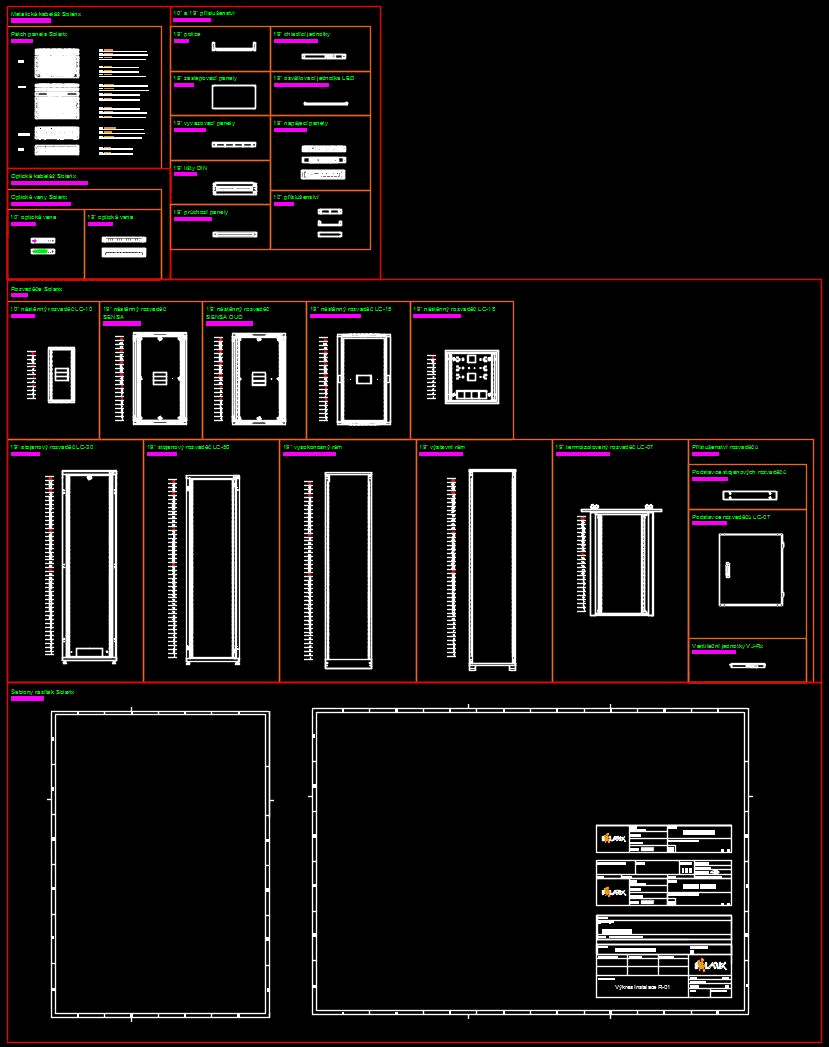

K dispozici jsou dynamické knihovny, zobrazující patch panely, optické vany, police, zaslepovací panely a také nákresy všech typů rozvaděčů.
Nákresy jsou vytvořeny na základě technických výkresů s odpovídající přesností a měřítkem.



Přidání funkcí dynamického bloku, včetně výběrových bloků (rozvaděče) a parametrických bloků (patch panely a FO panely).

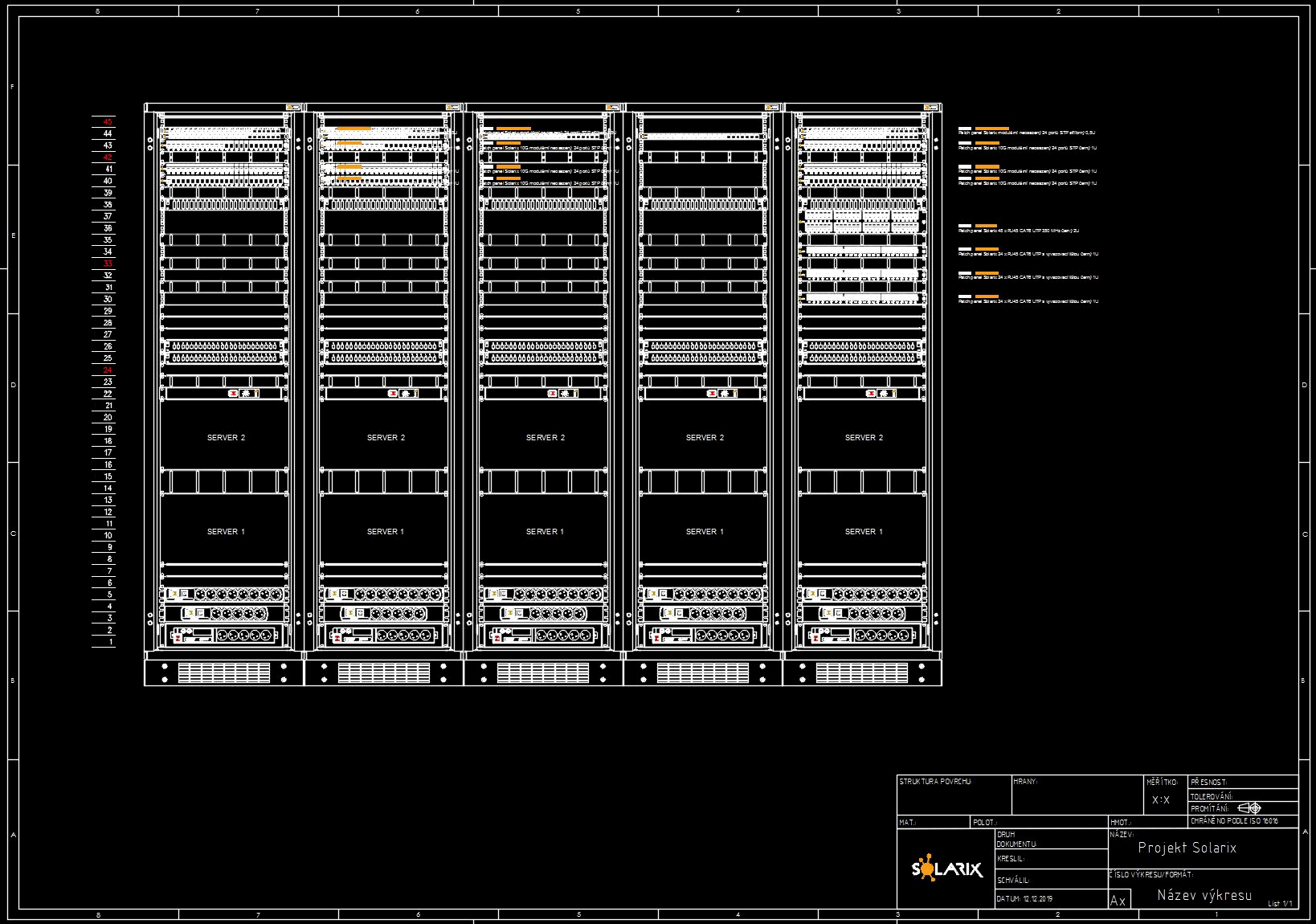

Doporučený postup při vytvoření návrhu projektu osazení rozvaděče komponenty
  • příprava výkresu
    vložení rámečků a rohového razítka, jeho vyplnění
  • vložení odpovídajícího 19“ rozvaděče

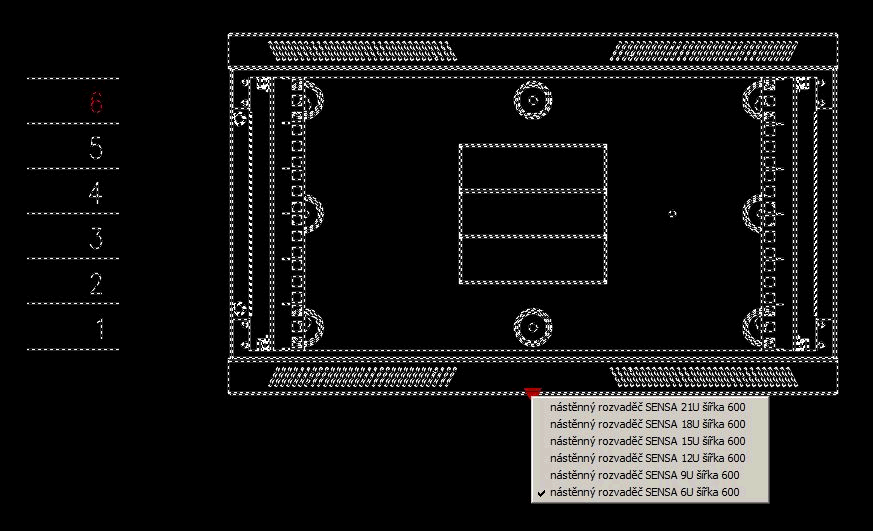

    výběr nástěnný / stojanový rozvaděč
  • vložení stavebních dílů a doplňků
    vložení podstavce, ventilační jednotky a dalších komponentů
  • vložení známých 19“ komponentů
    vložení 19“ komponentů, aktivní a pasivní prvky kabeláže
    konsolidace instalace
  • tisk, export do PDF
    export do PDF, sdílení návrhu s dalšími kolegy a zákazníkem



Dynamické bloky Solarix by měli pomoci při přípravě technické specifikace projektové dokumentace, především při plánování osazení rozvaděčů 19" komponenty.
Projekt lze doplnit o rozpisy zapojení portů jednotlivých patchpanelů, o tabulky zapojení.



Další informace získáte na nové produktové lince Solarix +420 840 505 555 nebo webových stránkách www.solarix.cz popř. e-mailu info@solarix.cz.

Chcete pravidelně dostávat podobné informace a novinky o trendech ve strukturované kabeláži i další zajímavosti? Sledujte nás prostřednictvím sociálních sítí Facebook, Twitter a LinkedIn.

O Solarixu
Solarix je systém strukturované kabeláže, který nabízí kompletní řešení pro budování pasivních částí počítačových sítí. Vyznačuje se především vynikajícím výkonem, spolehlivostí, jednoduchou instalací a také výbornou cenou. Díky svým vlastnostem a šířce nabízených metalických i optických komponentů, a také rozvaděčů, je systém Solarix určen pro všechny velikosti a typy sítí.
