CCA a CCS kabely

Vzhledem k neustále se zvyšujícím cenám mědi začali někteří výrobci nabízet své instalační kabely i s jiným typem vodiče než měděným. Především asijské kabelovny nabízí tyto své produkty i přesto, že kabely s vodiči vyrobené nestandardním způsobem nevyhovují žádné z mezinárodních norem strukturované kabeláže. Jediným důležitým kritériem je při jejich výrobě nízká cena. Při závěrečném měření nainstalované sítě pak výkonové parametry těchto komponentů neodpovídají požadovaným hodnotám. V této chvíli je možné se setkat s dvěma způsoby nahrazování mědi:



1. CCA (Copper Clad Aluminium)

Charakteristika

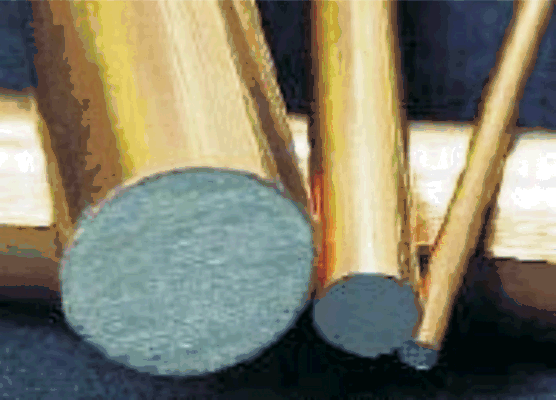

  • Vodič je tvořen hliníkovým jádrem s měděným obalem.
    Obvyklý poměr těchto materiálů je 90% hliníku, 10% mědi
  • Vodivost je u AC (střídavý proud) u frekvencí nad 5 MHz podobná jako u mědi
  • V případě DC (stejnostměrný proud) je to přibližně jen 60% vodivosti mědi

Využití
  • Tam, kde je důležité na krátké vzdálenosti, co nejvíce snížit hmotnost (např. v automobilovém a leteckém průmyslu)
  • Pro zemnící vodiče
  • V případě některých televizních koaxiálních kabelů

Výhody
  • Nízké výrobní náklady (resp. nižší než v případě celoměděného vodiče)
  • Nízká váha

Nevýhody
  • Horší elektrické vlastnosti – tj. neprochází testy měřících přístrojů
  • Menší vodivost (ve srovnání s celoměděným vodičem až o 40%) – tj. má vliv na útlum a PoE (Power over Ethernet)
  • Menší pevnost v tahu než u celoměděných vodičů
  • Možnost oxidace hliníkového jádra a tedy nižší životnost vodiče
  • Důležité: CCA kabely nesplňují požadavky norem, které definují vlastnosti kabelů strukturované kabeláže (tj. ČSN EN 50288 a IEC 61156-5)

2. CCS (Copper Clad Steel)

Charakteristika
  • Vodivost 21%, 30%, 40% podle IACS stupnice
  • Poměr mědi 6%, 14%, nebo 20% v průměru vodiče

Využití
  • V případech, kde je nutné zajistit větší pevnost vodiče v tahu
  • Pro zemnící vodiče
  • Především u vodičů s velikostí od AWG 26 (0,48mm) do AWG 20

Výhody
  • Vetší pevnost v tahu
  • Levnější než u měděného vodiče

Nevýhody
  • Horší elektrické vlastnosti – tj. neprochází testy měřících přístrojů
  • Menší vodivost (ve srovnání s celoměděným vodičem až o 30%) – tj. má vliv na útlum a PoE (Power over Ethernet)
  • CCS kabel s AWG 20 má stejnou vodivost jako Cu vodič s AWG 30
  • Váha a manipulace
  • Nižší ohebnost
  • Důležité: CCS kabely nesplňují požadavky norem, které definují vlastnosti kabelů strukturované kabeláže (tj. ČSN EN 50288 a IEC 61156-5)

Z výše uvedených důvodů nejsou CCA a CCS kabely vhodné pro použití v počítačových sítích. Před těmito kabely a jejich použitím ve strukturované kabeláži v minulosti varovali přední organizace jako např. 3P nebo BISCI. Na tomto odkazu si pak můžete přečíst varování od Fluke Networks.
